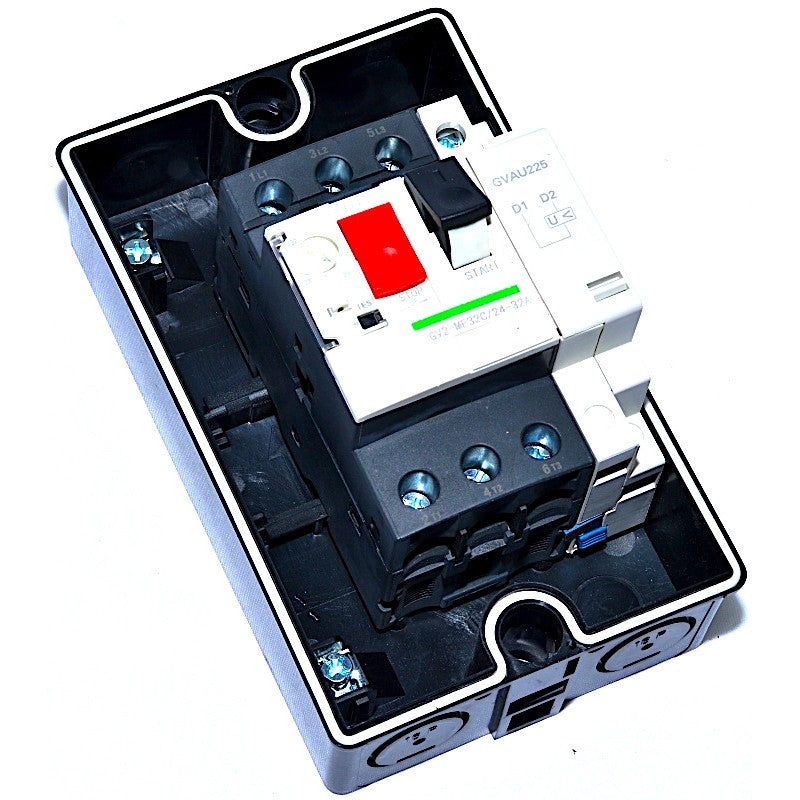

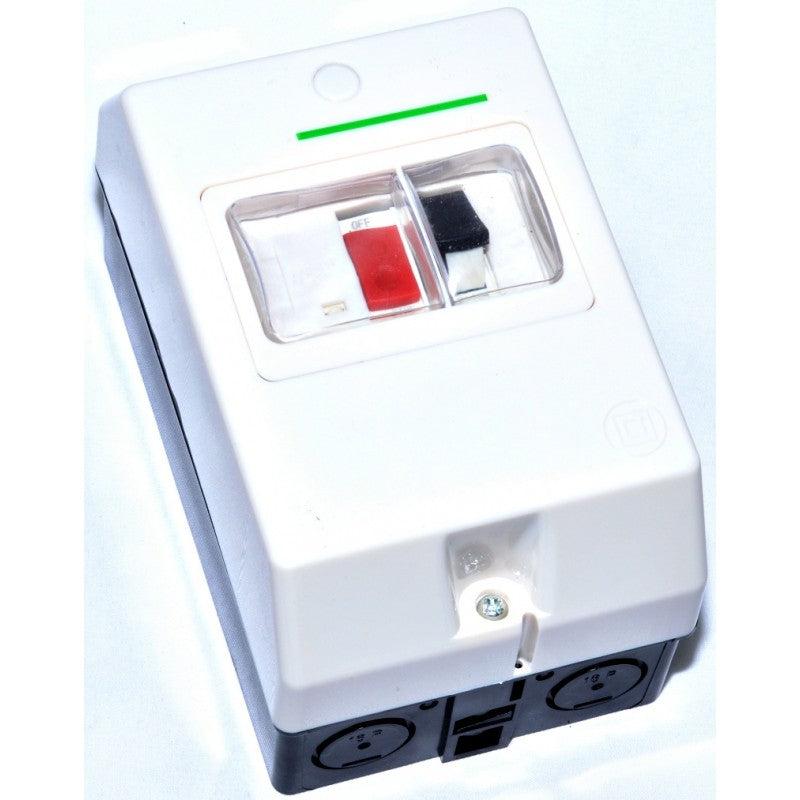

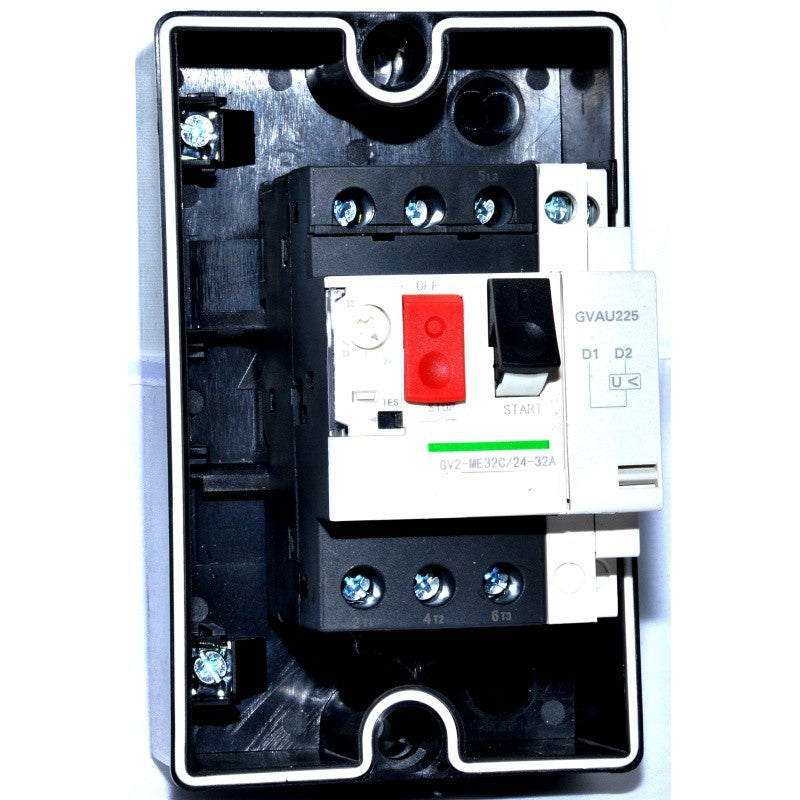

Intrerupator incorporat in cutie ermetica tip IP55 cu Protectie si Garnitura de Cauciuc
Detalii tehnice:
Contact: 6 CONTACTE
Tip de retea : AC
Categoria de utilizare : AC-3 IEC 60947-4-1
Categoria A IEC 60947-2
Frecventa de retea : 50/60 Hz IEC 60947-4-1
Puterea motorului kW
15 kW 400/415 V AC 50/60 Hz
18,5 kW 500 V AC 50/60 Hz
22 kW 690 V AC 50/60 Hz
Capacitatea de rupere
3 kA Icu 690 V AC 50/60 Hz IEC 60947-2
50 kA Icu 230/240 V AC 50/60 Hz IEC 60947-2
6 kA Icu 440 V AC 50/60 Hz IEC 60947-2
4 kA Icu 500 V AC 50/60 Hz IEC 60947-2
10 kA Icu 400/415 V AC 50/60 Hz IEC 60947-2
[Ics] Capacitatea de rupere de scurtcircuit a serviciului
100% 230/240 V AC 50/60 Hz IEC 60947-2
75% 690 V AC 50/60 Hz IEC 60947-2
75% 500 V AC 50/60 Hz IEC 60947-2
50% 400/415 V AC 50/60 Hz IEC 60947-2
50% 440 V AC 50/60 Hz IEC 60947-2
Tip de control : Apasa butonul
Curent nominal linie : 32 A
Raza de ajustare a protectiei termice : 24 ... 32 A
Curent de declansare magnetic : 416 A
[Ue] tensiunea operationala nominala : 690 V AC 50/60 Hz IEC 60947-2
[Ui] tensiunea nominala de izolare : 690 V AC 50/60 Hz IEC 60947-2
[Ith] curent electric termic cu aer liber conventional : 32 A IEC 60947-4-1
[Uimp] tensiunea nominala de rezistenta la impuls : 6 kV IEC 60947-2
Disiparea puterii pe pol : 2,5 W
Durabilitate mecanica : 100000 de cicluri
Durabilitate electrica : 100000 de cicluri AC-3 440 V
Rata maxima de exploatare : 25 cyc / h
Taxa nominala : IEC continuu 60947-4-1
Conexiuni - Terminale
Terminale de prindere a suruburilor 2 0,00… 0,01 in² (1… 6 mm²) solid
Terminale de prindere a suruburilor 2 0,00 ... 0,01 in² (1,5 ... 6 mm²) flexibile fara capat de cablu
Terminale de prindere a suruburilor 2 0,00… 0,01 in² (1… 4 mm²) flexibile cu capatul cablului
Cuplul de strangere : Terminale de prindere cu surub de 15,05 lbf.in (1,7 N.m)
Adecvare la izolare : Da IEC 60947-1
Sensibilitatea la faza de faza : Da IEC 60947-4-1
