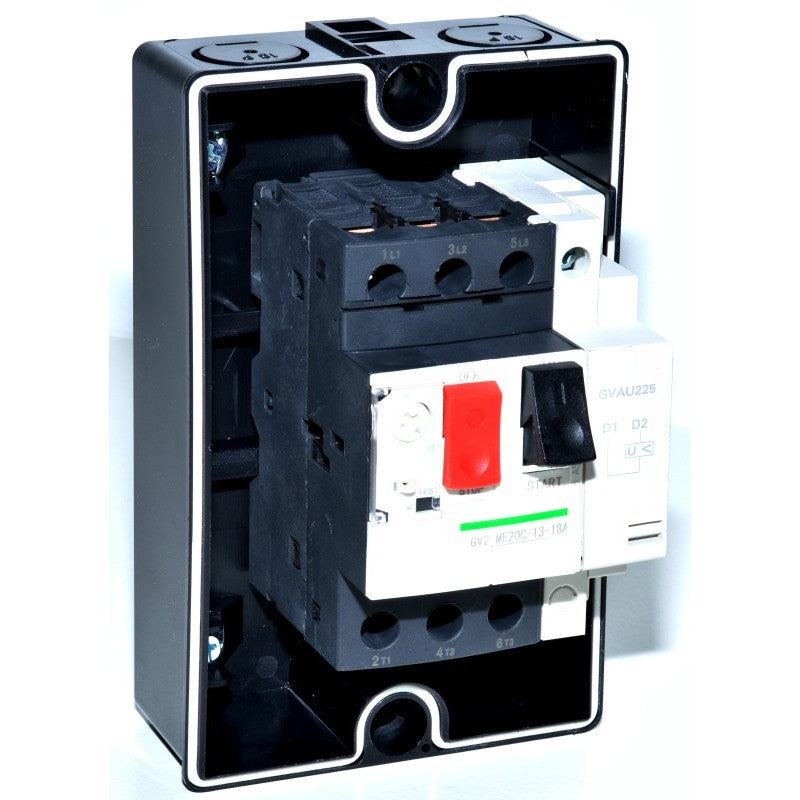

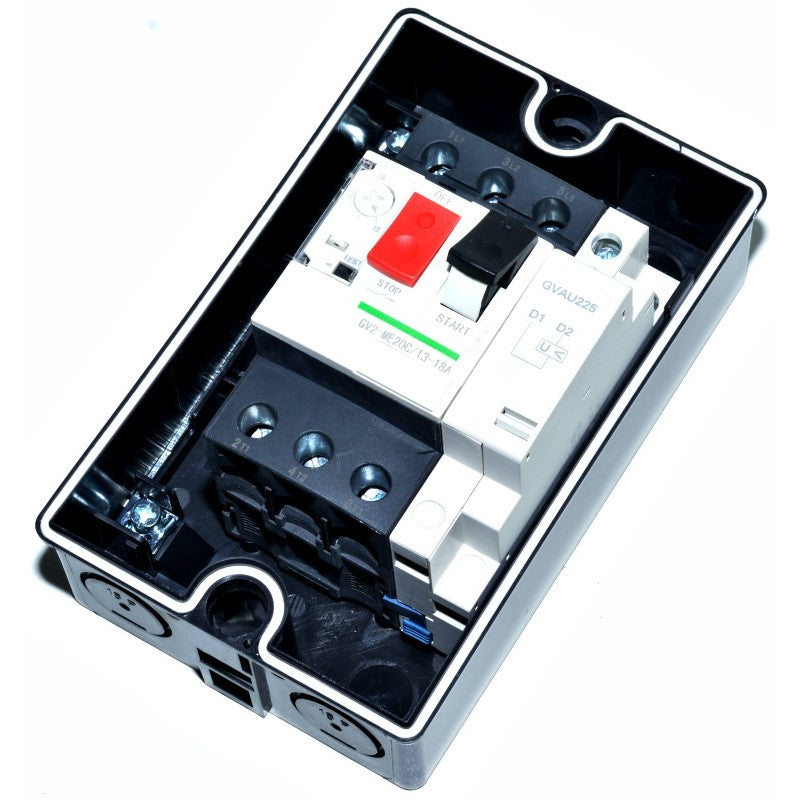

Intrerupator motor cu circuit magnetic si protectie termica 13-18A

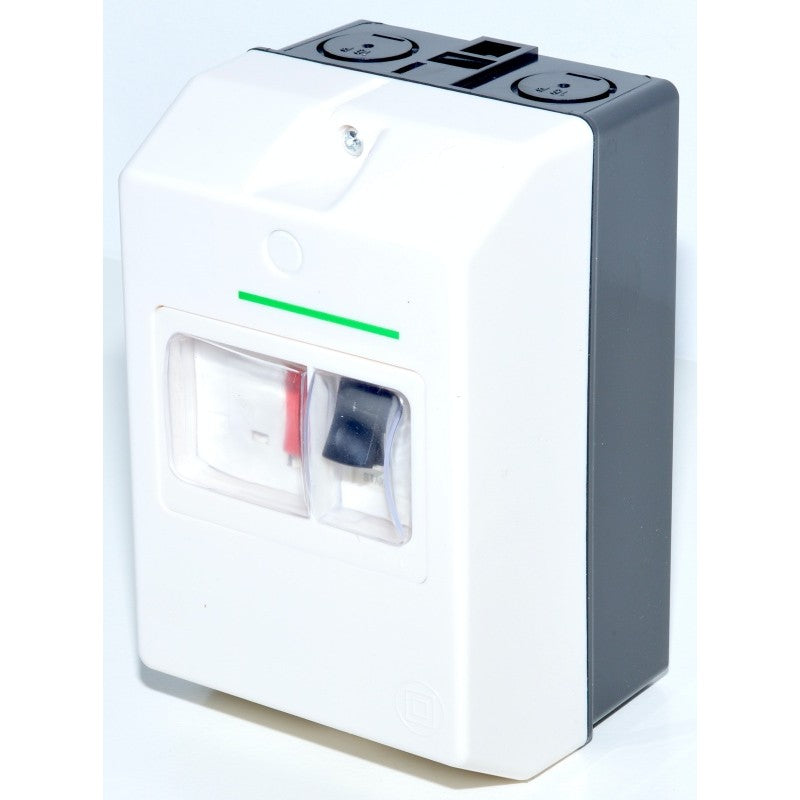

Intrerupator incorporat in cutie ermetica tip IP55 cu protectie si garnitura de cauciuc
Detalii tehnice:
Contacte : 6 CONTACTE
Tip de retea : AC
Categoria de utilizare :
Tip AC-3 ,conform IEC 60947-4-1
Categoria A in conformitate cu IEC 60947-2
Frecventa de retea : 50/60 Hz conform IEC 60947-4-1
Orice pozitie
Puterea motorului kW : 7,5 kW la 400/415 V AC 50/60 Hz
9 kW la 500 V AC 50/60 Hz
15 kW la 690 V AC 50/60 Hz
Capacitatea de rupere : 100 kA Icu la 230/240 V AC 50/60 Hz conform IEC 60947-2
3 kA Icu la 690 V AC 50/60 Hz conform IEC 60947-2
15 kA Icu la 400/415 V AC 50/60 Hz conform IEC 60947-2
8 kA Icu la 440 V AC 50/60 Hz conform IEC 60947-2
6 kA Icu la 500 V AC 50/60 Hz conform IEC 60947-2
[Ics] capacitatea de rupere de scurtcircuit a serviciului
100% la 230/240 V AC 50/60 Hz conform IEC 60947-2
75% la 690 V AC 50/60 Hz conform IEC 60947-2
75% la 500 V AC 50/60 Hz conform IEC 60947-2
50% la 400/415 V AC 50/60 Hz conform IEC 60947-2
50% la 440 V AC 50/60 Hz conform IEC 60947-2
Tip de control : Apasa butonul
[In] curent nominal : 18 A
Raza de ajustare a protectiei termice : 13 ... 18 A
Curent de declansare magnetic : 223 A
[Ue] tensiunea operationala nominala: 690 V AC 50/60 Hz conform IEC 60947-2
[Ui] tensiunea nominala de izolare : 690 V AC 50/60 Hz conform IEC 60947-2
[Ith] curent electric termic cu aer liber conventional : 18 A în conformitate cu IEC 60947-4-1
[Uimp] tensiunea nominala de rezistenta la impuls : 6 kV IEC 60947-2
Disiparea puterii pe pol : 2,5 W
Durabilitate mecanica : 100000 de cicluri
Durabilitate electrica : 100000 de cicluri pentru AC3 la 440 V
Rata maxima de exploatare : 25 cyc / h
Taxă nominala : Conformitate continua cu IEC 60947-4-1
Conexiuni - Terminale
Terminale de prindere a suruburilor 2 cablu (e) 1 ... 6 mm² solid
Terminale de prindere a suruburilor 2 cablu (e) 1,5 ... 6 mm² flexibil fara capat de cablu
Terminale de prindere a suruburilor 2 cablu (e) 1 ... 4 mm² flexibil cu capat de cablu
Cuplul de strangere : 1.7 N.m la bornele clemei cu surub
Adecvare la izolare : Da, conform IEC 60947-1
Sensibilitatea la faza de faza : Da, conform IEC 60947-4-1
